LPR : d'une idée de laboratoire au prototype clinique

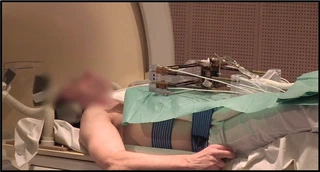

Le prototype β du LPR, posé sur un sujet sain à l’entrée du tunnel de l’IRM lors des essais précliniquesMener un robot médical du concept aux premiers essais sur l’humain : montée en TRL, assurance qualité, analyse de risques et maturation industrielle.
Le geste à assister

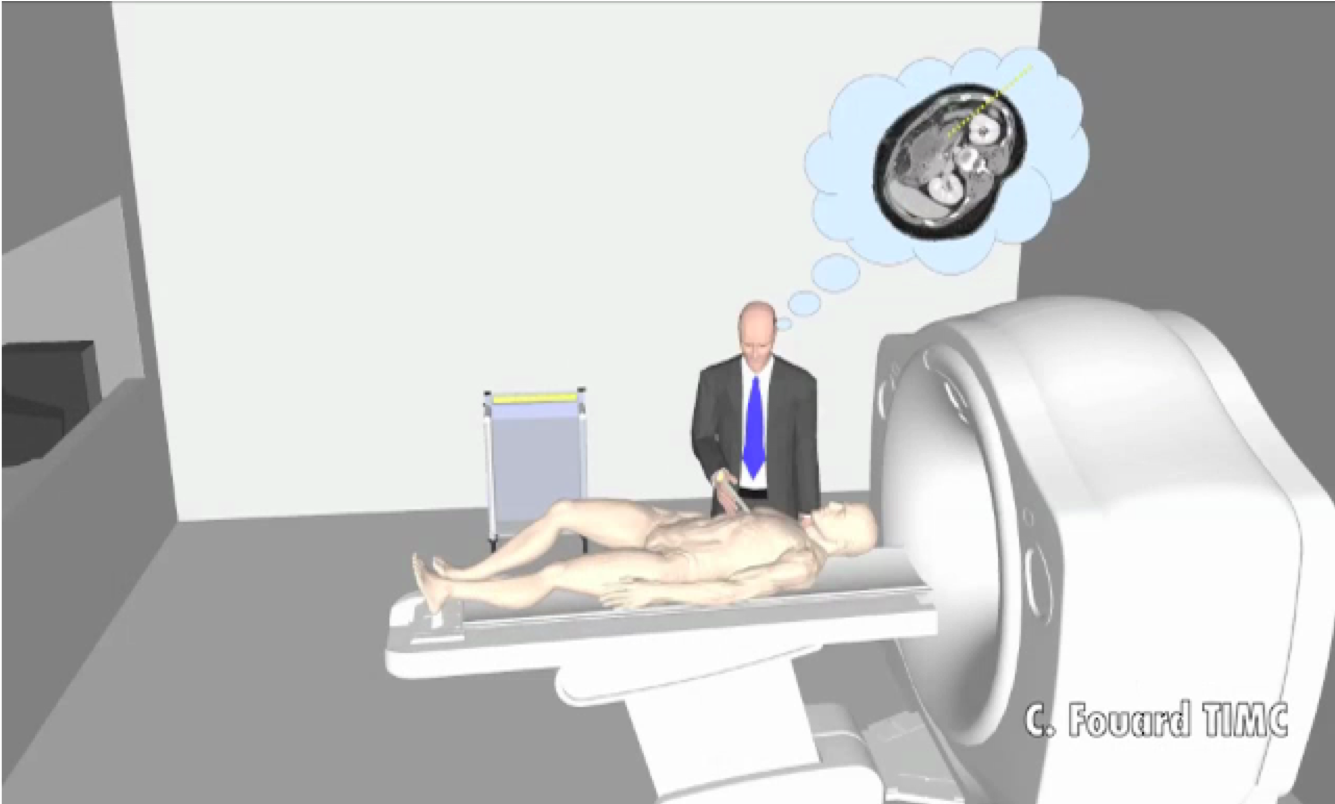

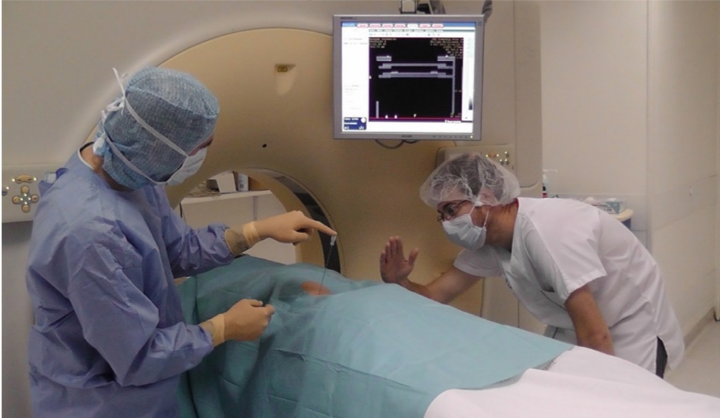

Insérer une aiguille sous contrôle d’imagerie est un acte de radiologie interventionnelle courant : pour une biopsie ou l’ablation d’une tumeur, le clinicien acquiert une image volumique, repère une trajectoire sur une coupe, puis insère l’aiguille. Le geste est délicat — au moment de l’insertion, le radiologue dispose de très peu d’outils de guidage et se fie surtout à son expérience et à la mémorisation de la coupe choisie. Sous scanner, vérifier la trajectoire impose des images de contrôle répétées, donc de l’irradiation et des allers-retours ; sous IRM, le geste devient presque impossible à réaliser à la main dans le tunnel.
Le LPR (Light Puncture Robot) répond à ce problème : un robot léger posé directement sur le patient pour suivre au plus près ses mouvements, capable de tenir, positionner et insérer l’aiguille sous le contrôle du clinicien. Il est compatible à la fois avec le scanner X et l’IRM — donc entièrement fabriqué en matériaux non ferromagnétiques — et se recale automatiquement dans l’image. La vidéo ci-dessous le résume, du recalage au positionnement de l’aiguille :
La montée en TRLs
La vraie difficulté d’un dispositif médical n’est pas d’avoir l’idée : c’est de lui faire franchir les niveaux de maturité technologique (TRL) jusqu’à pouvoir la tester sur l’humain. Voici le chemin parcouru par le LPR, du concept (TRL 1) au prototype clinique (TRL 6) :

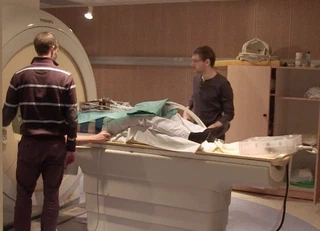

Les premiers paliers ont été rapides : observation du geste clinique, premier design, premier prototype (le prototype α, présent à mon arrivée dans l’équipe). Le vrai travail a commencé ensuite. Passer du TRL 4 au TRL 5 — d’un robot validé en laboratoire à un robot autorisé à être testé sur l’humain — a demandé infiniment plus que de la recherche : une refonte du code sous assurance qualité, une analyse de risques complète, et le recours à des compétences extérieures. Nous avons collaboré avec notre partenaire Axe Systems pour la fabrication de la partie mécanique sous assurance qualité, et avec le CIC-IT du CHU Grenoble Alpes ainsi que l’entreprise SQI pour l’analyse de risques et le développement qualité. Ce dossier a permis d’obtenir l’accord de l’ANSM et de monter un protocole garantissant la non-dangerosité du robot pour des essais précliniques sur sujets sains en IRM, sans insertion d’aiguille.
Ces essais ont mobilisé, pendant deux ans, une équipe de dix personnes que j’ai coordonnée (3 du CIC-IT, 3 du TIMC, 2 d’Axe Systems, 2 de SQI).
Passer du TRL 4 au TRL 5, c’est refondre le code sous assurance qualité, mener une analyse de risques et faire dialoguer recherche, clinique et industrie. C’est exactement le travail qu’attend une entreprise qui veut transformer un prototype prometteur en dispositif crédible.
L’étape suivante — l’industrialisation — ne pouvait plus se faire en laboratoire. J’ai donc porté un projet de start-up à partir du robot, accompagnée par la SATT Linksium de Grenoble, d’abord en maturation (2017) puis en incubation (2018–2019). Cette phase a abouti à deux brevets et à deux candidatures au concours BPI i-Lab (2018 et 2019). Les retours ont été excellents — 17/20 sur la dimension technologique, 14,6/20 sur la dimension financière, 14,8/20 en note générale — mais le projet n’a finalement pas été financé. J’y ai recruté et encadré un ingénieur (Jérémy Lenfant) puis deux cofondateurs successifs pour la partie business (Bertrand Perrin, puis Antoine Bourrier).
Gestion de projet : les financements
Au-delà de la technique, le LPR a été une longue aventure de coordination à l’interface recherche / clinique / industrie, soutenue par une série de financements que j’ai obtenus et pilotés :
| Projet | Rôle | Financeur / type | Partenaires | Période |
|---|---|---|---|---|
| Robacus | Coordinatrice | ANR TecSan — ANR-11-TECS-020-01 | TIMC, LIRMM, CHU Grenoble Alpes (CIC-IT, radiologie), Axe Systems | 2012–2015 |
| LPROP | Coordinatrice | Institut Carnot LSI — pré-maturation | TIMC | 2015–2016 |
| Emergence (×2) | Coordinatrice | TIMC — interne (matériel & stagiaires) | TIMC | 2016–2017 |
| Maturation LPR | Coordinatrice | SATT Linksium | TIMC, Linksium | 2017 |
| Incubation LPR | Coordinatrice | SATT Linksium | Linksium, cofondateurs | 2018–2019 |
En coulisses : piloter le robot à distance
En collaboration avec l’équipe du LIRMM (Montpellier), partenaire de l’ANR Robacus, nous avons démontré la commande à distance du robot en temps réel, via une interface de téléopération à retour d’effort — une étape vers un geste où le radiologue piloterait l’insertion depuis la salle de contrôle, sans s’exposer aux rayonnements. Cette démonstration de faisabilité n’a pas été poussée plus loin, mais elle illustre bien la souplesse de l’architecture du logiciel de guidage, bâti sur CamiTK, l’atelier de prototypage d’applications médicales que je co-développe : sa modularité a permis de réutiliser le code d’une version du prototype à l’autre, plutôt que tout réécrire.
Compétences mobilisées
Coordination de projet multi-partenaire (recherche · clinique · industrie) · développement sous assurance qualité et analyse de risques d’un dispositif médical · conduite d’essais précliniques réglementés sur sujets sains · montée en TRL d’une brique logicielle, du concept au prototype clinique · maturation et incubation industrielle (rédaction de brevets, business plan, recrutement d’équipe) · architecture logicielle modulaire et réutilisable pour le prototypage médical.
Publications associées
- 2022. Fouard Céline, Lenfant Jérémy, Ganesaratnam Gokularajah, Hungr Nikolaï — Connector for cables. US Patent
- 2018. Ghelfi Julien, Moreau-Gaudry Alexandre, Hungr Nikolaï, Fourd Céline, Veron Baptiste, Medici Maud, Chipon Émilie, Cinquin Philippe, Bricault Ivan — Evaluation of the needle positioning accuracy of a light puncture robot under MRI guidance: results of a clinical trial on healthy volunteers. Cardiovascular and interventional radiology, vol 41 no 9
- 2016. Hungr Nikolaï, Bricault Ivan, Cinquin Philippe, Fouard Céline — Design and validation of a CT-and MRI-guided robot for percutaneous needle procedures. IEEE transactions on robotics, vol 32 Issue 4
- 2014. Dorileo Ederson, Hungr Nikolaï, Zemiti Nabil, Fouard Céline, Poignet Philippe — A modular CT/MRI-guided teleoperation platform for robot assisted punctures planning. CARS 2014-28th International Congress and Exhibition on Computer Assisted Radiology and Surgery
- 2014. Dorileo Ederson, Zemiti Nabil, Poignet Philippe, Hungr Nikolaï, Bricault Ivan, Fouard Céline — Observations of Lightly Flexible Needle Deflection in 3D CT/MRI. Proceedings of Surgetica 2014
- 2011. Hungr Nikolaï, Fouard Céline, Robert Adeline, Bricault Ivan, Cinquin Philippe — Interventional radiology robot for CT and MRI guided percutaneous interventions. Proceedings of the 14th international conference on Medical image Ccomputing and Computer-Assisted Intervention (MICCAI)
- 2008. Zemiti Nabil, Bricault Ivan, Fouard Céline, Sanche Bénédicte, Cinquin Philippe — LPR: A CT and MR-compatible puncture robot to enhance accuracy and safety of image-guided interventions. IEEE/ASME Transactions on Mechatronics
- 2008. Bricault Ivan, Zemiti Nabil, Jouniaux Émilie, Fouard Céline, Taillant Élise, Dorandeu Frédéric, Cinquin Philippe — Light Puncture Robot for CT and MRI Interventions. IEEE Engineering in Medicine and Biology Magazine
